监控拾音器 音频监控拾音器

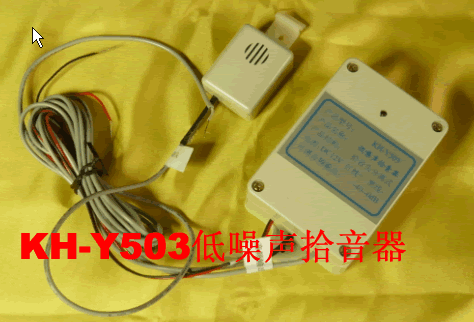

KH-Y503型 拾 音 器
本拾音器适用于安防监控中拾音要求的系统中.
一、拾音器接线
a)左红 线——电源 +12V
b)左黑 线——电源 0V
c)中间屏蔽线——音频输入探头接线.信号传输线使用屏蔽电缆，中心对中线，屏蔽层对屏蔽层
d)右边屏蔽线——音频输出，接音频设备
e)配接探头型号: KH-Y500B
二、拾音器使用
a、内部设有调整电位器(最大可调整约20圈)
b、可调整前端探头灵敏度与调整拾音器输出信号强度。可根据使用空间环境、对接设备的情况调整电位器至效果满意为止。调整效果：系统无明显音质失真、音量适当、不对视频图像产生条文干扰(与硬盘录像机配接时)
c、如果使用场合要求灵敏度较高,可以两只KH-Y503串联使用.通过调整前一只KH-Y503减弱信号输出使之与后一只KH-Y503输入匹配,可适当调整后一只输入电位器,使输入信好处于最佳. 后一只KH-Y503的音频输出应视所接后续设备的输入信号强度要求进行调整.
d、注意直流12V电源噪声纹波尽量小，以减少噪声干扰。
e、如果与计算机或其他设备的高阻音频输入口连接，可通过调整输出进行阻抗匹配。
f、可配接KH-Y001远程音控开关实现声控报警。
三、安装方式
a)前端探头应安装在软质材料上，以减少共振产生的噪声干扰。需用房间中每个房间一个即可。前端探头隐蔽安装居多。如：顶棚内、墙壁中。要注意应留透音孔且不易过深。
b) 主机安装方式有两种：
i、临近前端探头的现场，音频放大信号通过屏蔽线传输至后部设备，DC12V要送到现场主机。(传输音频信号较强，距离较远)
ii、主机安装在控制室或后部设备附近，通过屏蔽线与前端探头连接。(弱音频信号传输，要注意防止传输线缆引进电磁干扰，适于200米内)
祝您成功使用本产品!
其他音频产品：KH-Y501、KH-Y504、KH-Y506（86盒面板）、KH-Y505、KH-Y001（音频控制开关）、KH=Y5011转接调试单元
