GB□-□□系列广播功放盘产品介绍
1. 概述:
GB□-□□系列广播功放盘是专为各种广播系统配套的音频功率放大设备,它将音源提供的标准信号作为输入,按现场负载容量需求进行功率放大,以120V定压方式输出音频放大信号。
本设备具有输出短路和过载.过热保护功能,提供工作状态指示灯和告警输出电压信号,并有电压信号输入控制端,当有电压信号接入后此设备进入工作状态,适合于需联动的紧急广播系统。

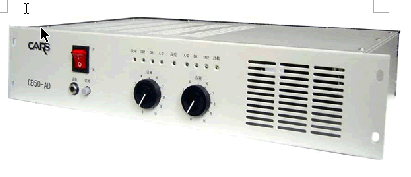

2.本设备采用标准上架结构(2U面板式)
3. 使用条件:
3.1 环境温度:0℃—+40℃ 相对湿度:45%-80%RH
3.2 工作电源:AC220V+10%-15% DC24V±10%(电流不小于13A)
4. 型号标注说明:
GB------广播功放的缩写
□-----型号及功率输出 15—150W 30---300W 50---500W
□-----供电方式,A交流AC220V供电,D直流DC24V供电, AD交直流AC220V、DC24V均可供电使用。
5. 广播功放整机型号和主要技术参数及面板结构:
序号 型号 输出功率 供电电源 音量调节方式 面板高度 备注: 安全使用条件
1). GB15-D 150W DC24V 旋钮电位器 2U 标准使用功率120W DC24V供电电流大于(13A)
2).GB15-A 150W AC220V 旋钮电位器 2U 标准使用功率120W
3). GB15-AD 150W AC220V /DC24V 旋钮电位器 2U 标准使用功率120W DC24V供电电流大于(13A)
4). GB30-D 300W DC24V 旋钮电位器 2U 标准使用功率240W DC24V供电电流大于(26A)
5). GB30-A 250W AC220V 旋钮电位器 2U 标准使用功率240W
6). GB30-AD 250W AC220V/DC24V 旋钮电位器 2U 标准使用功率120W DC24V供电电流大于(26A)
7). GB50-A 500W AC220V 旋钮电位器 2U 标准使用功率400
6. 技术性能:
6.1 音频输入阻抗 不平衡式≥600Ω
6.2 音频输入电平 0dB
6.3遥控输入信号 DC24V 电流>50mA
6.4话筒输入 ≤10mV(600Ω不平衡式) ※注:此为选项(前置话筒混音电路)
6.5 音频定压输出 120V
6.6 频率特性 80HZ-8KHZ
6.7 额定输出功率 150W 300W 500W
6.8 告警输出信号: DC18-26V、电流>10mA
6.9 信噪比: >90dB
7. 15AD 30AD使用:
1). 开机显示,当主电AC220V接入开关闭合时A/D指示灯呈红色,断开主电,当备电DC24V接入闭合开关时AD指示灯呈绿色,如果主电开关闭合AC220V接入,备电开关闭合DC24V接入,主备电同时接入时A/D指示灯呈现粉色。
2). 音频信号显示,接通电源,音频信号接入后旋转音量控制旋钮此时DB1开始闪亮,当旋钮控制在十分之五以上时DB2开始闪亮,DB1几乎处于长亮状态。
3). 遥控显示,当遥控端子有DC24V电压信号接入,面板遥控指示灯点亮同时接通主电开关。
4). 过载显示,在负载恒定输入信号和信号恒定负载发生短路或变重的情况下,机器会超出额定功率使用此时会提示过载,过载显示灯点亮提示过载使用,(50A型,此机过载采用线性跟踪显示,当工作在2/3负载时过载灯由微弱的信号提示,越接近满载时过载灯闪烁的越亮,直到过载保护)。
5). 故障显示,在负载恒定输入信号和信号恒定负载发生短路或变重的情况下,机器会超出额定功率使用此时会提示过载,如过载严重,或时间较长会出现保护动作,此时机器停止工作,故障显示灯点亮。(50A机型采用软保护保护后负载恢复正常自动恢复正常工作)
6). 话筒及背景提示音使用,在话筒接入后,此时话筒无法工作,但是可以正常放音,想使用话筒时,先按下背景提示按钮,此时发出叮咚提示音,提示音完后可以使用话筒讲话话筒音量大小可以通过话筒音量旋钮来控制(提示音不受任何旋钮控制),此时正常放音被切断只有话筒音量输出,使用完话筒后将背景提示按钮恢复原位(弹出)方可恢复正常放音,此时话筒被切断,停止使用,如再次使用话筒反复以上步骤。
7).为了机器的长久使用和性能的保障尽量的保持通风孔通风畅通,不要堵塞通风孔。
8).注意:要是长时间的高温下使用冷却风扇不转,可能会出现温度保护.
8. 安装使用注意事项:
8.1 与功放连接的负载功率要小于功放的最大额定输出功率,允许多台功放并联使用(输
入并联),此时各功放遥控输入、告警输出端根据需要可分可并,0V公共端并接使
用,但各功放输出端需分开带各自的负载。
8.2 功放定压输出120V音频线穿管时,要注意绝缘保护,严禁与大地或机壳相短路,
以免造成人身设备安全事故。
8.3 严格按机箱丝印指示接线,切勿将AC220V接至音频输出端,严格按标注值安装或更换
熔断器。
8.4 GB15-AD/GB30-AD型功放,由于采用DC24V供电,要求供电电源功率应大于300W,600W
建议选用DC24V/20A DC24V/30A直流开关电源 。
8.5 当功放过载保护后(保护灯亮,功放无输出),应将音量旋钮关小,关掉功放电源开
关,10秒后再开启功放。
8.6 特别注意:500W功放是采用软保护 功能,当保护动作后,几秒钟后又自动恢复工作。
8.7 使用中要注意机内热启动风扇运行时是否正常(听声),正常情况下为间断工作。
8.8 如果出现风扇长期不转,温度很高时,热热保护启动,只有关机温度下降后才能正常工作,长期反复此类现象,应及时维
修, 不能长期使用。
