M□-□□系列开关直流电源
（单路）使用说明书
一、本电源完全参照《消防联动控制设备2、 通用技术条件》
   及消防电源技术要求制作。

二、技术参数

1． 电源输入电压：AC220V 、50HZ±1% 。

2． 输出回路规格、总输出功率（额定）

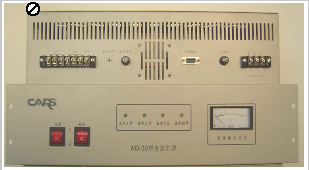

3.  标准面板式结构盘,3U高.

产品型号 主路 总输出功率（额定）
  M2-10 24V/10A 240W
  M3-20 24V/20A 480W
  M3-30 24V/30A 720W

4． 输出电压噪声控制

电压输出回路 纹波噪声 尖峰噪声
24V ≤100mV ≤400mV
注：如果用户要求更严格的输出电压噪声控制，可提出要求。

5． 绝缘/耐压

 输入对机壳 输出对机壳 输入对输出

绝缘电阻 ≥50MΩ ≥20MΩ ≥20MΩ
耐压/10mA/60S AC1600V AC500V AC500V

6．工作状态指示和检测信号

电源S信号 工作状态 指示灯 端子 备注
S1-主电工作信号 ‘1’：工作
‘0’：不工作 主电工作绿色灯亮 1 AC 220V交流电输入，电源处于主电工作输出状态.
S2-备电工作信号  ‘1’：工作
‘0’：不工作 备电工作绿色灯亮 2 主电﹤185V或由蓄电池单独向负载供电的工作状态。
S3-备电欠压信号  ‘0’：正常
‘1’：欠压 供电欠压黄色灯亮蓄电池单独工作时，电源输出低于DC 21.5V±0.5V。
S4-备电故障信号 ‘0’：故障
‘1’：正常  备电故障黄色灯亮 4 蓄电池连线发生短路或与电源断路的情况。
S5-NC  空信号
地端   6-9
注：备电切断投入间隔应大于5秒。

7. 使用环境
   环境温度:  0℃-40℃。
   相对湿度:  <90%RH（40℃）。
   超过40℃时功率减半使用，详见（GB16806-97）国家标准。

8. 其它功能
 备电开充电压为24.5V左右，停充电压28.5V左右。
 主电欠压视负载电流而l 定，带载时185VC左右为欠压。
 备电欠压，欠压值为21.5±0.5V，l 时有（灯）电压信号提示。

备电故障为三种情况：
①备电短路、开路。
②电池损坏（即内阻升高）。
③极限放电保护后（保护值为18.5V±0.5V）。
其中②、③项保护后输出电压全部消失，更换好电池后重新启动主电可恢复正常。

三、安装注意事项
1. 进行信号端和直流输出低压端连线前，要注意极性，切勿接错。
2. 当电源直流输出回路发生短路或超载（10-40(A)电源超1-3A）标准时该回路处于负载过流保护状态输出电压下降，保护电路限制输出电流为定值；当回路短路或过载解除后， 直流电源输出自动恢复正常向负载供电。
3.本电源所配的备电电池，推荐使用全密封免维护铅酸蓄电池。此外不同输出的电源选配电池容量见下表：

电源规格 10A系列 20A系列 30A系列 40A系列
电池容量（A/h） 6．5-15 15-24 24-32 32-42

4. 备电电池接入前，应测量电池端电压，要求电压应大于DC21V，21. 否则接入后电源认为备电欠压，此时备电不能单独投入供电系统。对于新或亏电电池，应先将其与消防电源做好连接，并在电源AC220V接入且使用48小时后，才完成对电池的充电。
