KH-10接线单元
| 产品推介

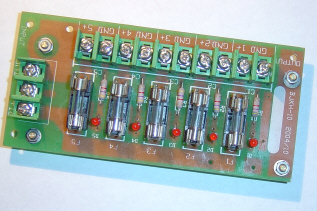

监控摄像机电源分配单元—型号:BJKH-10
一, 主要技术参数:
1. 输入/输出电压 DC12V 最高DC24V
2. 五分路保险配置0.5—2A
3. 五分路发光二级管电源指示
4. 定位铜柱安装，柱高10-12毫米，M3锣丝
5. 箱内安装使用，端子接线方式
6. 外形尺寸 128X60.5; 定位尺寸110X40毫米
二, 使用说明
本单元适用于安防工程前端摄像机供电分配、 一般DC电源分配或实验维修电源保护、
消防工程现场DC24V多点用电设备电源分配等场合。其作用为方便工程施工，规范电源方案设计，保护摄像机及
低压供电设备与线路，便于故障查找。本单元安装于弱电配电箱内使用，最好与所用开关电源装在一起。室外安
装应选择防水型配电箱。DC电源布线应考虑线路压降，线路压降与线缆铜芯截面与线缆长度有关严格说还与电缆
导电材质相关。线路压降一般计算方法：线路电阻X用电设备工作电流。双芯电缆电阻要计算两芯之和。举例说如
果线路电阻测得10欧姆，用电设备为1A，则压降为 10 X1=10 (V)， DC12V供电显然用电末端只剩2V了，设备无
法正常工作如采用提高供电电压办法，多路用电设备取同一个电源由于各线路长短不同就可能出现用电设备端电压
不同，一般不提倡此种作法如使用1。5平方毫米的双芯电缆，一般摄像机(0。5A左右)DC12V供电距离应小于100米，
供电距离越近电源稳定效果越好。依靠提高供电电压的方法不是好办法。
三，单元配置图
本图作为方案设计参考，所选开关电源仅作为
示意，也可选其他类型电源电源交流供电端应配
空气开关。
北京库海伟业科贸发展中心
E-mail: bjkhwy@126.com |
