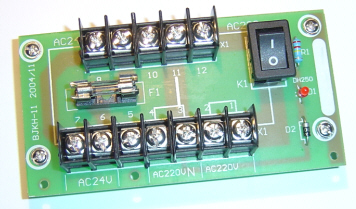

KH-11接线单元
| 一、主要技术参数:
1.接线输入/输出电压 AC220V,接线输出电压AC24V
2.AC24V一路保险配置1—2A
3.AC输入发光二级管电源指示,输入设电源开关
4.定位铜柱安装,柱高10-12毫米,M3锣丝
5.箱内安装使用,端子接线方式
6.外形尺寸 118X60; 定位孔间距尺寸105X40毫米
二、使用说明
本单元适用于安防工程前端云台摄像机AC220V/AC24V变压器供电接线、AC电源转接、消防工程现场AC24V用电设备电
源转接等场合。 其作用为方便工程施工调试、规范交流电源方案设计、保护摄像机及低压供电设备与线路,便于故障查
找与处理。
本单元安装于弱电配电箱内使用,室外安装应选择防水型配电箱。AC24V电源布线应考虑线路压降。线路压降与线缆
铜芯截面与线缆长度有关,严格说还与电缆导电材质相关。线路压降一般计算方法:线路电阻X用电设备工作电流;双芯
电缆电阻要计算两芯之和。举例说如果线路电阻测得5欧姆,用电设备为15A,则压降为 5X1.5=7.5(V), AC24V供电显然
用电末端只剩16.5V了,设备无法正常工作。如使用1.5平方的双芯电缆,一般云台摄像机(1。5A左右)AC24V供电距离应小
于50米;供电距离越短电源稳定效果越好。现场通常采用变压器就近安装方式。考虑现场交流220伏接线方便,AC220V端
子接线可转接到另一台摄像机的配电箱。
三、单元配置图(略)
本图仅作为方案设计参考,所选电源变压器仅作为示意,电源交流供电端应配空气开关。 |
电路图
| |
